一、概述

    YNYC-1101试验设备为输变电设备用悬式瓷、玻璃绝缘子油中击穿强度试验用设备，包含试验用交流高压电源，试验用控制箱，试验用储油罐及试验附件等装置，可满足绝缘子油中电气试验要求。

技术标准：GB/T 1001.1-2003   标称电压高于1000V的架空线路绝缘子 第1部分:交流系统用瓷或玻璃绝缘子元件——定义、试验方法和判定准则

DL/T 848.2-2004    高压试验装置通用技术条件第2部分:工频高压试验装置

二、整机技术参数

设备容量：5kVA

输入电压：220V

额定输入电流：25A

输出电压：0-50kV（AC）

     0-±70kV(DC)

输出电流：≤100mA

电压脉动：≤3%环境温度：－10℃至50℃

电压精度：≤1.5% (F.S)± 5个字

电流精度：≤1.5% (F.S) ± 5个字

三、整机结构说明

1、控制台：由控制高压吸合与断开按钮、工作指示灯、报警器、触控显示屏组成，设有过流保护装置，过流高压自动断开，设有电动调压装置，无极自动调压，自动记录最大试验电压值。

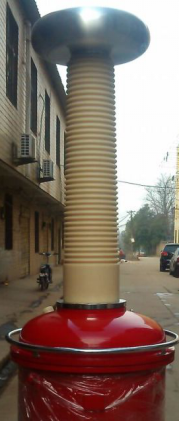

2、高压区：是产生试验所需的高压交流电源

3、试验油箱：包括滤油架、油箱支架及油箱。

四、使用环境

1、本设备在使用时，附近没有强电磁辐射源。

2、设备周围留有适当的维护空间。

3、温度：23±2℃

4、气压：86~106kpa

5、电压允许波动范围：220V±10%

6、频率允许波动范围：50HZ±1%

7、在安装现场为本设备配置相应容量的电力开关，并且此开关必须是独立专门供本设备使用。

8、设备在不工作时，环境的温度应保持0～45℃以内。
