整机结构说明

1、恒压变频泵原理：本装备可视系统压力变化，由

压力感应器，依感知信号与设定压力值比较计算，输

出信号给专用变频器。变频器再根据传感器的信号变

化，而改变频率（0-50Hz），马达泵浦随频率之变化而改变马达转速以达恒压功能。

恒压变频泵功能：

1)、压力调整　直接在传感器上操作。

2)、缺水失压保护功能 :缺水故障，本控制器会强制马达停止运转。   (自动识别水箱或管道加压保护）、

3)、保护功能 :过电压、过电流、过负载限制、过热、低电压、低电流、接地保护、异常接点输入。

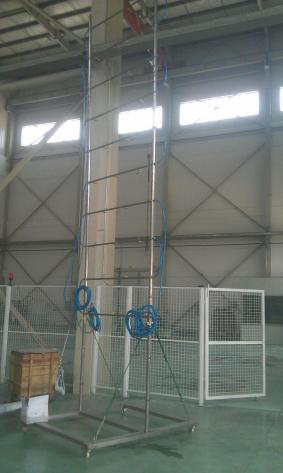

2、淋雨

淋雨排架分支架和淋雨管两部分，淋雨管可自由插入排架中，使用灵活。并且可以360度旋转，调整方向。排架共有五节，可自由组合。具体尺寸见装置连接图。每个喷头设有截止阀可单独关闭

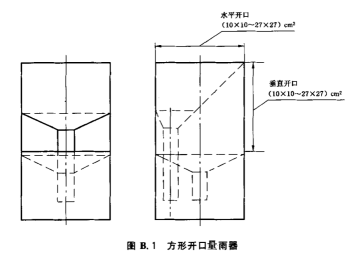

3、自动量雨器2个；

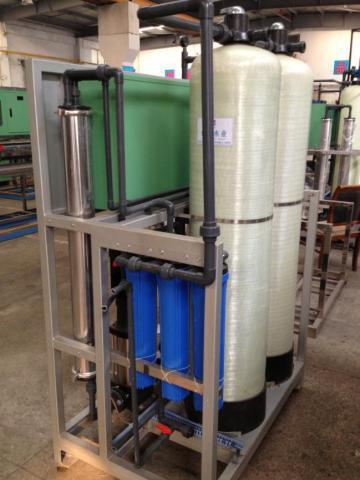

4、纯水装置：采用可冲洗进口反渗透膜，耗材的使用年限高达5年。在进水水源符合国家标准自来水时（电导率≤400μS/cm），可确保出水量0.25m3 /h（25℃），出水电导率≤10μS/cm（25℃）；氯离子≤25mg/L.

5、触摸屏控制柜：触摸屏上有直观的变频泵压力设定按钮和各个阀门开关控制。可直接控制雨量和调节雨量大小。通过西门子PLC与在线是量雨器相连，可实时显示雨量大小。

使用环境

1、本设备在使用时，附近没有强电磁辐射源。2、设备周围留有适当的维护空间。

3、温度：23±2℃  4、气压：86~106kpa  5、电压允许波动范围：220V±10%

6、频率允许波动范围：50HZ±1%

7、在安装现场为本设备配置相应容量的电力开关，并且此开关必须是独立专门供本设备使用。8、设备在不工作时，环境的温度应保持0～45℃以内。
