技术参数

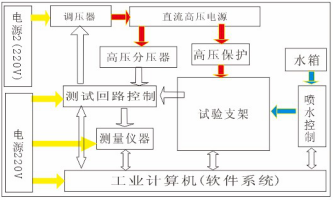

    直流高压电源：220V交流电压，通过0～250V

手动调压器调压后，再经过2KVA的升压变压器，

经高压硅堆整流、保护电阻和大电容稳压(0.25UF)

处理后，得到试验要求的恒定直流高压；电源与配

套的控制柜均为移动式，配备门联锁及警示灯等安

全保障设施。

a) 手动调压器

输入电压220V，输出电压0-250V，容量：2kVA。

b) 高压变压器

输入电压：0-250V

输出电压：0-10KVDC

容量:2KVA,长时间工作制（不小于30日）

c) 高压整流硅堆

电流300mA, 耐压20kV。可手动更改极性。

d) 保护电阻：

阻值：40KΩ  功率：400W

e) 高压滤波电容：

容量：0.25uF

耐压：10KV

f) 过流保护

电磁式过流继电器

g) 高压电缆:  35KV

h) 高压接地延伸

主要结构

高压试验试品支架

高压试验支架可悬挂8片（串）绝缘子试品，悬挂的位置与角度可调。八个方向均为滑动结构，可自由确定挂点位置。支架有防腐蚀防锈处理,

自动测量部分

    电流测量：在本系统中，通过给试品施加直流高压，采用循环切换继电器以测量8个回路中流过试品的电流值。采用高精度的数字万用表（Fluk8808），自动测量数据，并通过USB将测量结果传送给工业计算机，供软件系统进行数据计算、分析和相关的处理， 并能在软件上显示各个回路电流值的曲线图；

    保护措施：采用多级保护措施保护测量装置，其中R为串接2只水泥电阻（5K20W）

    库仑测量：采用电流测量得到的电流值计算出流过试品的库仑量，并能在软件上显示各个回路库仑值的曲线图；

    测量电压：直流高压，经过分压器，再送入仪器测量；

    防闪络保护：测量线路中，在接入仪表前，串联2K高压电阻，并联连接接一只TVS管，在进入测试板前经过100mA的快速熔断管，并进行高压接地包绕处理，防止熔断管熔断后对电路放电。仪表前增加三级保护用以保护仪表。

    单路过流保护：在试验软件设置单路限制电流，在电流超过限制电流时系统自动切断高压电源
