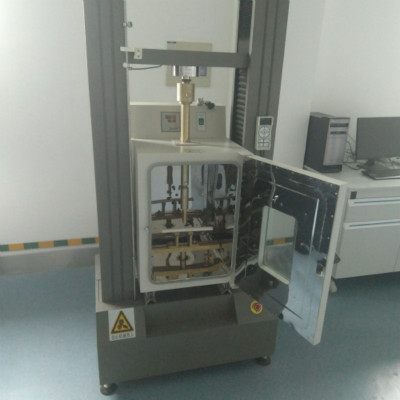

本机是对金属及非金属材料进行力学性能测试的高精度、多用途的材料试验机,可进行拉伸、压缩、弯曲、剪切、撕裂、剥离试验。采用PC机和接口板进行数据的采集、保存、处理和打印试验结果。可计算最大力、屈服力、平均剥离力、最大变形、屈服点、弹性模量等参数;可进行曲线处理、多传感器支持、图形图像化的界面、灵活的数据处理、MS-ACCESS数据库支持,使系统功能更为强大。可用于科研部门、大专院校和工矿企业对各种材料进行力学性能分析和生产质量检验。
主要技术参数
1量程范围:本机最大量程不超过100KN。
2 力值精度:示值的±0.5%以内。
3 试验速度:0.01mm/min ~500mm/min(也可由用户购机时确定)。
4 有效拉伸距离:800mm。
5 位移测量精度:示值的±0.5%以内。
6 打印功能:可打印测试后的最大力值、位移值、最大拉伸强度、拉伸伸长率等。
7 通讯功能:可与上位计算机进行通讯,传输测试后的各种数据。
8 电源:AC220V±5% 50Hz
9 主机尺寸:560mm×460mm×1600mm
主机重量:720kg
系统组成与工作原理
1 系统由主机和电脑控制系统组成。
2 工作原理
2.1 机械传动原理
主机由电机及控制器、操纵盒、丝杠、导柱、移动横梁、限位装置等组成。机械传动顺序如下:电机——减速机——丝杠——试台
2.2 测力系统:在主机移动横梁上装有拉力传感器,传感器下端与上夹持器连接,试验过程中试样受力情况通过力传感器变为电信号输入到电脑采集控制系统。
2.3 伸长自动跟踪装置:此装置用于测量试样变形,是由两个阻力极小的跟踪夹夹持在试样上,随着试样受到拉力而变形,两跟踪夹之间的距离也相应增大,跟踪夹通过线绳和滑轮将直线运动变为旋转运动,并通过跟踪编码器将位移变成电信号输入进微电脑采集控制系统。
3 限位保护装置及夹具
限位保护装置是本机的重要组成部分。主机上固定有限位杆,限位杆上配有两个上下可调节的挡圈,试验过程中当挡块和挡圈碰触时将带动限位杆移动,使限位装置切断该方向通路,主机运行停止,这时候向相反方向运行,试验机即可正常工作。通过调节限位杆上挡圈的位置可以限定移动横梁行程,为做试验提供了较大的方便和安全可靠的保护。
