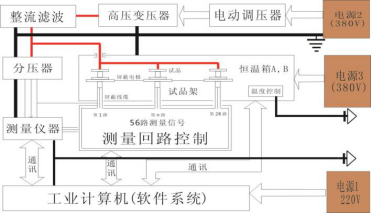

本离子迁移试验验系统，专为直流绝缘子离子迁移、体积电阻、直流干耐和热破坏的实验测试设备，该系统集测试和数据处理与一体的综合性试验系统。

适用于1000KN及以下直流绝缘子离子迁移试验的精确测量控制。可满足IEC 61325:1995《标称电压高于1000V的架空线路用绝缘子－直流系统用瓷或玻璃绝缘子元件－定义、试验方法和接收准则》中关于离子迁移的试验的要求。

技术参数

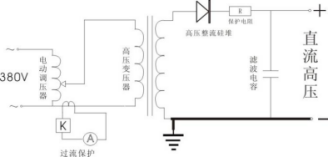

输入电压：380V、输出电压：0～±300kV DC

测量精度：1级、最大负载电流：Imax = 100mA

电流测量精度：△≤1% （总电流）、体电阻测量范围：R≥10¹¹Ω

电压测量精度：△≤1%、电压脉动系数：δ≤0.5%

连续运行时间：T≥180天、迁移电荷量：Q=6C

电荷测量精度：≤1%

测试回路：56路（两个箱体各28路）  (最大H=320mm,￠400mm)

温度控制范围：RT+10～200℃、温度均匀度 ：±1℃

温度测量精度 ：≤0.5℃、控温精度 ：0.1级

主箱体重量 ：≤500kg、内空尺寸 ：H2820×W1200×L2765

外形尺寸 ：H3200×W1400×L3400(依照试品要求可做调整）
