型号：YNYHS8168

一、功能：直读式激光污秽测量试验室系统是根据电网防污闪工作的需要，配合电网污秽等级划分要求为测试灰密盐密而研制的新型装备。该设备集成了绝缘子清洗装置、3套直读式激光灰密盐密测试装置、计算机控制系统等模块，是专业化的现场污秽度试验室集成测试设备。

其采用调频调幅的特殊波长的激光对污秽悬浊液进行透射和散射扫描。对接收信息进行频谱分析，并通过大量试验验证，可直接检测出样本的灰密值和盐密值的直读式测试仪。

二、技术参数

（1）灰密测量范围：0.01—4.5mg/cm²

（2）盐密测量范围：0.01—1.5mg/cm²

（3）灰密误差范围：±3%FS

（4）盐密误差范围：±1%FS

（5）电源电压：220±10%

（6）环境温度：0—40℃

（7）外形尺寸：长2500mm X宽1600mm X高1200mm

三、设备特点

    该设备是针对绝缘子污秽集中测试中心而设计的测试装备，适用于零挂绝缘子和批量清洗绝缘子盐密灰密值得集中测试，设备自带清洗辅助装置，配有3（多）套激光盐密灰密测试窗口。配套的计算机可直接控制和处理测试数据。配有上下水管道，可以实验室纯水装置直接相连。使用方便快捷。

（1） 一体化测试装置，精确计量上水，多次自动搅拌并采集信号，智能化数据分析直接导出测试结果；

（2）能同时测量多组样品，快速高效；

（3）测试结果多功能管理，包括直读测试结果；

（4）激光直读式测量灰密值，无需过滤、烘干、称量；

（5）专业的清洗台池设计，使绝缘子清洗更为简单方便。

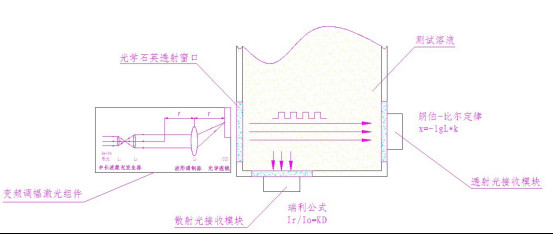

其基本原理如下图所示：
